奇華頓華南研發生產中心增資擴產項目6m寬圍墻護欄網專業生產廠家：

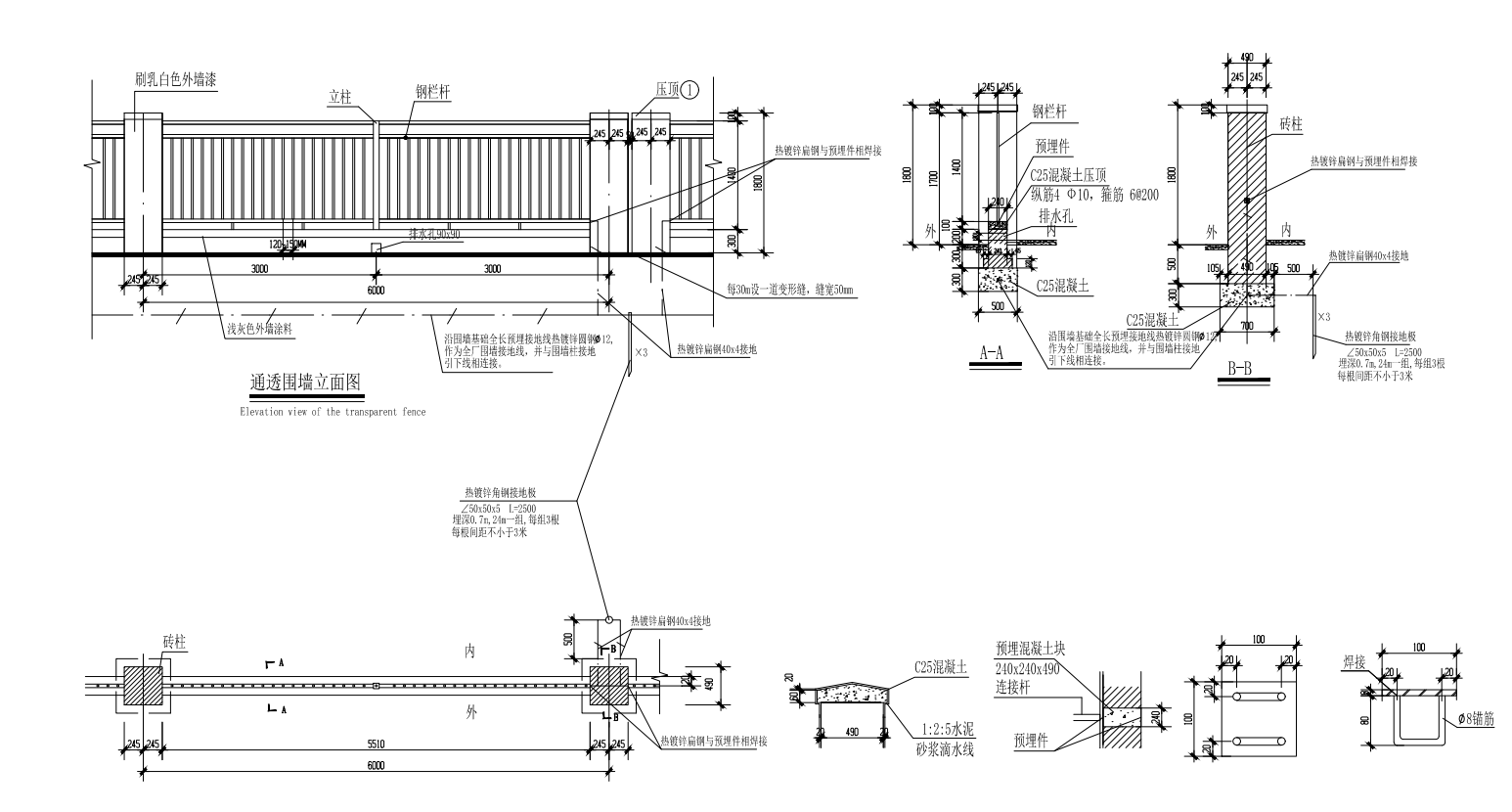

1.圍墻的砌筑范圍見廠區總平面布置圖。

2.圖中尺寸以毫米為單位。

3.混凝土的強度等級C25。

鋼筋HPB300()fy=270N/mm 2; 鋼筋HRB400())fy=360 N/mm2。

4.墻體材料:圍墻地面以上采用240厚MU20蒸壓灰砂磚，M10混合砂漿砌筑;地面以下采用蒸壓灰砂磚，M1O水泥砂漿砌筑。

5.砌體部分每隔30m或轉角處設置雙柱伸縮縫,縫寬50mm,

6.立柱采用口75x75全鋼方形型材，厚度1.5，材質Q235，上鋅量>120g/m;

7.橫桿采用口45x45全鋼方形型材，材質為連續熱鍍鋅鋼板，厚度為1.2，上鋅量>120g/m;

8.豎桿采用□25x25全鋼方形型材，材質為連續熱鍍鋅鋼板，厚度為1.0，上鋅量>120g/m;

9.表面采用熱固性聚酯粉末噴涂處理，涂層厚度>80ym.

10.基礎地基承載力特征值不應小于100kPa,基礎埋深不應小于600mm?；A(chǔ)應坐落在老土上。

11.砌體應在地坪上60mm處設防潮層一道，做法為20mm厚DPM20(1:2.5)水泥砂漿，內摻5%防水劑。12.圍墻外飾面(涂料墻面,面刷丙烯酸乳膠外墻涂料)材料做法如下:

1)涂第二遍面層涂料2)涂面層涂料3)涂底涂料

4)填補縫隙、局部膩?zhàn)?、磨?/span>

5)6厚DP M20(1:2.5)水泥砂漿抹平

6)12厚DPM15(1:3)專用水泥砂漿打底掃毛或劃出紋道

13.凡涉及材質、顏色、規格等要求在施工前須提供樣板，并做質量、色彩比較，經建設單位和設計單位確認后

進行封樣,方可訂貨加工、施工,并據此驗收。

14.圖中不詳之處，請參石油化工行業通用總圖運輸通用圖集《組裝式鋼制圍墻及大門》(SHT110-2014).15.防雷接地采用熱鍍鋅扁鋼40x4，焊接在水平欄桿與墻體預埋件上，并接入地面以下0.7m。接地電阻

不大于10歐。雙柱伸縮縫處接地線需做跨接線。
