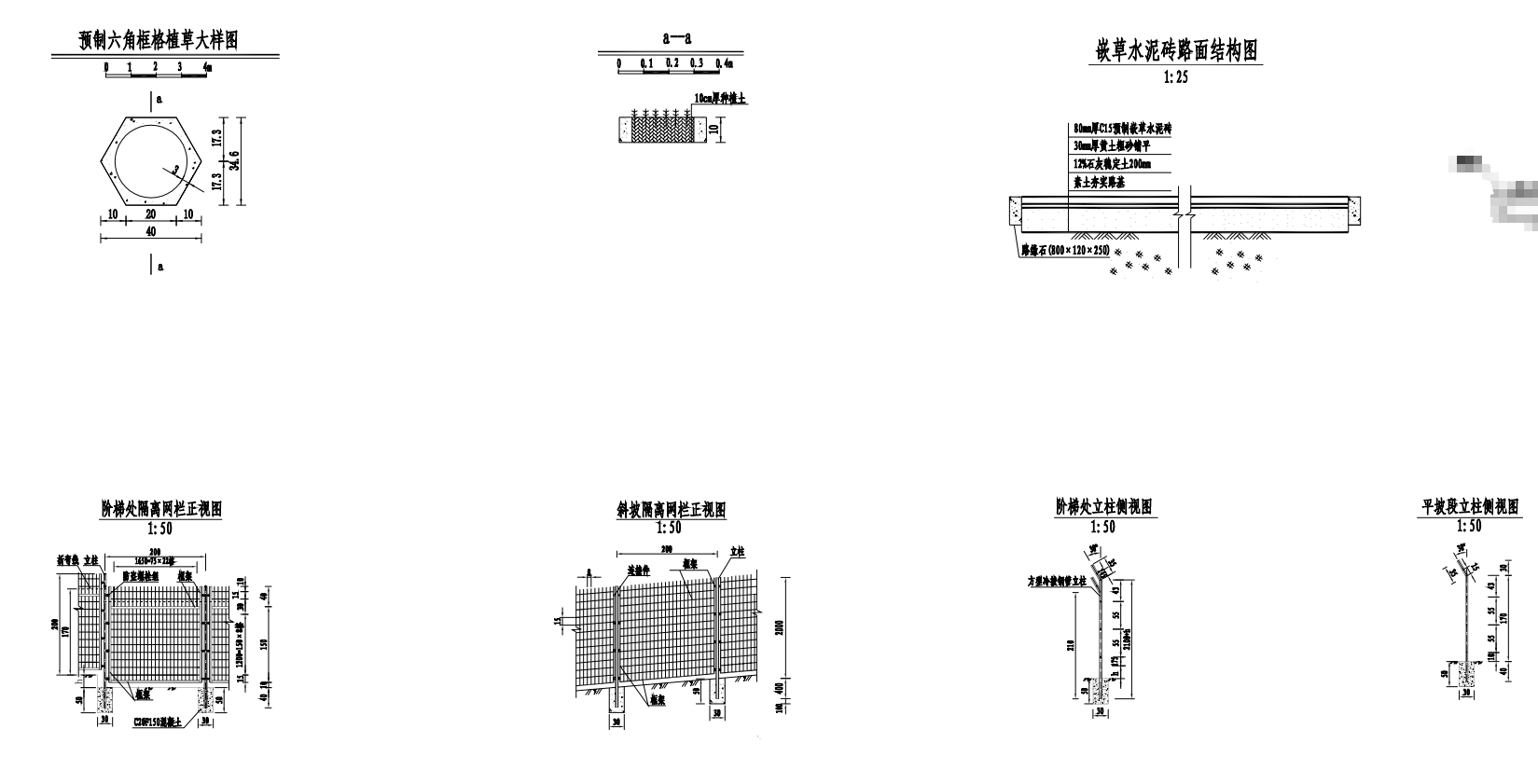

說明:

1.廠區周邊綠化及隔離網大樣圖需與總體布置圖配合使用。

2.圖中高程以米計，其余尺寸以cm計。

一.綠化說明

1.石灰土基層上噴灑透層瀝青，透層瀝青采用慢裂灑布型陽離子乳化瀝青，用量0.7~1.1L/m,透層瀝青澆灑完畢后立即撒布用量為2~3m/1000m的石屑或粗砂。路面設計彎沉值為82.7(1/100mm)。

2.嵌草水泥磚為8cm厚C15預制塊，磚孔、磚縫填黃土內摻草籽，磚的顏色應與周圍環境做到協調、美觀、大方。

3.嵌草水泥磚路面與瀝青混凝土路面結合部位設路緣石(預制件800x250x120mm)。

4.嵌草水泥磚路面壓實系數不小于0.98(環刀取樣)。

5.為便于一級馬道路面積水排泄，要求路面以0.5%的坡度向外側傾斜。

6.植草護坡采用野花組合，籽播25g/m

二.隔離網材料

1.隔離網欄為草綠(果綠)色;高度為2.0m。

2.立柱采用方型冷拔鋼管，外邊長50mm，壁厚4mm，兩端加堵頭，埋深40cm。斜撐采用45x45x4mm角鋼。網片采用中4mm低碳鋼絲，間距7.5x15cm(寬x高)，頂部以下30cm處向外折彎30°。網片框架為40x4mm扁鋼。網片沿立柱中心線設置。

3.立柱及網片上均設焊耳，立柱與網片及斜撐采用防盜螺栓連接。立柱、網片、斜撐及焊耳均浸塑防腐，塑層厚度0.4~0.6mm。螺栓表面熱浸鍍鋅。

4.平坡、順坡段立柱高度2.0m，兩側焊耳對稱設置。階梯狀設置段，在加長立柱上加焊(應保證滿焊)一段彎管，焊耳錯開設置。

5.一般段立柱混凝土支座30x30x50cm，斜撐處立柱混凝土支座40x40x60cm，斜撐混凝土支座20x20x30cm?；炷恋燃墳镃20F150。

三.布置

1.立柱水平間距2.0m，局部可控制在1.5~3.0m。

2.沿網欄長度方向間隔30m(局部地段可控制在20~40m)，并在轉角大于30°的立柱部位設橫向斜撐。

3.斜坡處，隔離網片制成平行四邊形順坡設置。陡坎地段，采用階梯形設置。

四.施工要求

1.施工放樣。根據設計文件中隔離設施的橫斷面位置、實際地形及地物條件確定出控制立柱的位置，進行必要的場地清理、定出立柱中心線，測量立柱的準確位置，做出標記。由于實際的征地邊界常呈現鋸齒形狀，在征地界以內，隔離網欄布設時可以做成弧形折線，弧形折線與鋸齒型征地界的內側相切，增強其美觀性，以減少網片的異型定制，便于施工及安裝。

2.測量各立柱基礎標高，保證安裝后隔離網欄頂面的平順和美觀。階梯狀設置段，應測出臺階的高度以確定立柱的高度。

3.在放樣和定位工作完成的基礎上，根據設計文件要求開挖基坑或鉆孔，挖鉆深度應符合設計要求。在特殊地質條件下，如堅硬的巖石等，在保證不超出永久征地線和設施布設整體美觀的前提下，允許對基坑位置做適當調整?；娱_挖到設計要求深度后，應將基底清理干凈，經檢驗合格后，方可進行下道工序。

4.漿砌石結構上的立柱或斜撐要求開槽埋設混凝土支座固定。

5.立柱基坑混凝土施工包括現場澆筑和預制埋設兩種?，F(xiàn)場澆筑，基坑底部先墊10cm混凝土，將立柱放入坑內，正確就位，用臨時支撐進行固定，用靠尺測量立柱垂直度(允許誤差為3mm/m)，用卷尺量立柱標高(允許誤差±10mm)及立柱間距(允許誤差±20mm)，在確認符合設計要求后，進行混凝土澆筑。立柱的埋設應分段進行:先埋設兩端的立柱，然后拉線埋設中間的立柱?？刂屏⒅c中間立柱的平面投影在一條直線上，不得出現參差不齊的現象。也可將立柱與混凝土基礎制成整體結構，現場直接安裝到位。在施工過程中均應嚴格檢查立柱就位后的垂直度和立柱高度，以保證網片的安裝質量和隔離網欄安裝完畢后的整體美觀效果。對預制的混凝土立柱和基礎，在運輸及裝卸時應避免立柱折斷或毀壞邊角。裝車時堆放高度不宜超過5層。

6.斜撐可與立柱同時施工，設置間距可視實際地形及征地條件進行局部微調，混凝土基礎采用現場澆筑或預制均可。

7.立柱及斜撐的標稱長度允許誤差為5mm/m，立柱鋼管及斜撐角鋼的寬度允許有3mm的正公差，彎曲度不允許大于5mm/m。網絲直徑允許誤差為-0.03mm~0.04mm.

8.立柱基礎混凝土強度達設計強度的70%以后，方可進行網片安裝。立柱、隔離網片及斜撐的制造加工要求在工廠集中制作完成，以保證加工制作的質量。網片安裝后要求網面平整、無明顯的凹凸現象，框架與立柱連接牢固，框架整體平順美觀。

9.網片安裝完畢后，立柱基礎周圍均應進行最后壓實處理。

五、驗收要求

1.立柱及斜撐基礎混凝土強度、尺寸必須滿足設計要求。

2.隔離網欄的連接件應按設計圖紙要求正確連接就位，并采用防盜螺栓擰緊固定。

3.金屬網片不得有明顯變形及脫焊、虛焊，表面不得有氣泡、裂紋、疤痕、折疊等缺陷，網片顏色一致、防腐材料不得有脫落。

4.安裝完畢的隔離網欄，應以1000m為一驗收單位，連續取10跨隔離網欄進行檢查驗收，或以兩建筑物間網欄長度為一驗收單位，至少連續檢查5跨。

5.立柱的垂直度用測尺或水平尺測量，高度和間距用尺測量。每批檢驗驗樣本以100根立柱為一單位，檢驗頻率為1~2根。

六、其他

1.未盡事宜參照交通部《隔離柵技術條件》(JT/T374-1998)及《公路交通安全設施施工技術規范》(JTGF71-2006)執行。

2.鋼門結構另見詳圖。
