熱浸鍍鋅機場鋼筋網圍界設計說明:
1.本圖機場改擴建鋼筋網圍界尺寸單位均以毫米計,比例為示意。

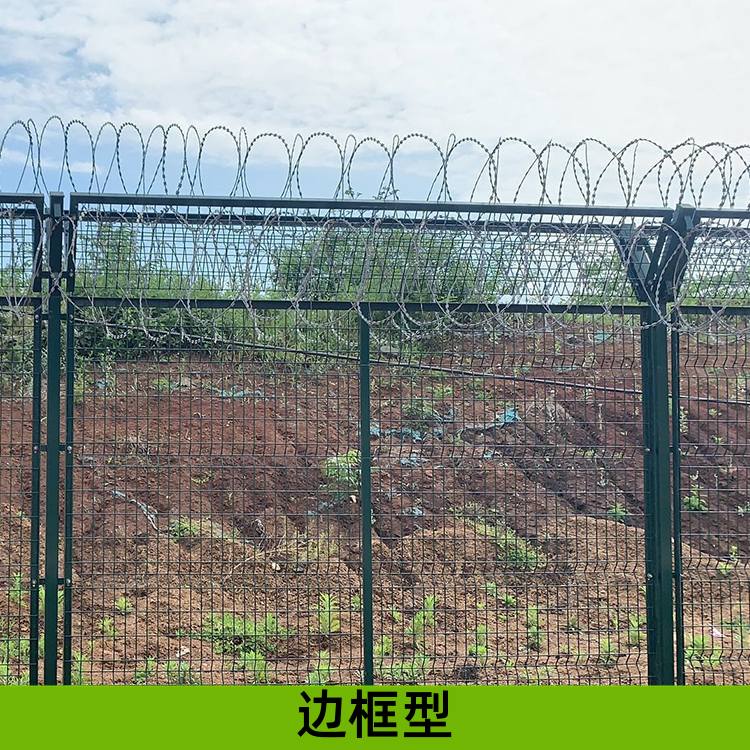

2.機場改擴建鋼筋網圍界網片四邊按圖示要求設置邊框,邊框采用50X50X5的角鋼,要求四周邊框與網片一體成型并浸塑。
3.施焊前,要求各單體矯正平直并去毛刺及銹跡。
4.焊接部位要求過渡圓滑,無焊渣,虛焊,氣孔等缺陷。
5.機場改擴建鋼筋網圍界構件采用鍍鋅后涂塑的防腐形式按照GB /T18226 - 2000標準執行。
6.涂層應均勻光滑,連續,無孔隙裂縫脫皮及其它有害缺陷。
7.基座采用C20水泥混凝土預制,預留直徑為180mm深600mm的圓孔待鋼筋網框架準確安放后用C20水泥混凝土現澆預留孔。
8.埋設基座和地梁前,應將土基夯實密實度要求不小于0.90(重型擊實標準)，基座回填土的密實度不小于0.90(重型擊實標準)。
9.機場改擴建鋼筋網圍界下部地面設置了地梁,地梁采用C20素混凝土。
10.機場改擴建鋼筋網圍界內側、外側的凈高度應不低于2. 5m ,離地間隙不大于3cm。

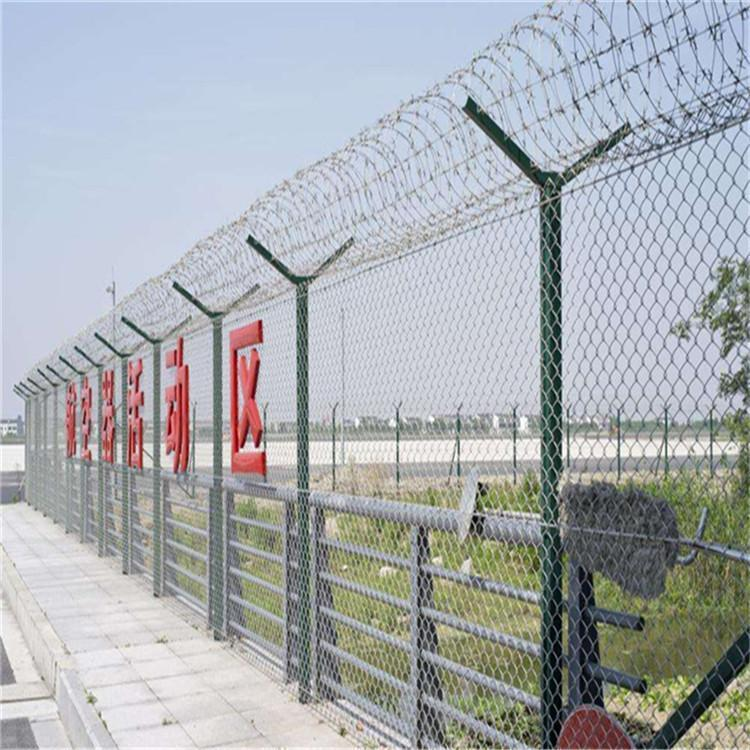

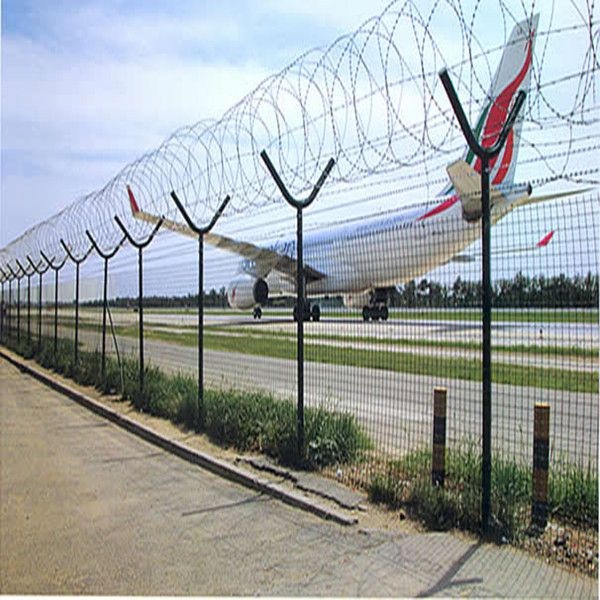

11.機場改擴建鋼筋網圍界頂加刺絲籠以防攀越。刺絲籠直徑600mm的14#刺鐵絲。鋼筋骨架采用直徑心距不小于7mm的光圓鋼筋。剌絲籠外層浸塑,浸塑層厚度不小于0.15mm。
12.圍欄面向公共區域一側不應有用于攀爬的受力點和支撐點。
13.機場改擴建鋼筋網圍界每相距6米設置一道斜撐桿。
14.鑒于安防需求,若有排水溝下穿圍界處,排水溝斷面需設置6@Φ10鋼筋網片。
15.機場改擴建鋼筋網圍界外要求有寬度不小于5米的隔離帶,需對新建圍界5米外的土方邊坡進行整平,保證圍界凈高要求。
16.標示牌間距宜不大于150m。圍界警告標示牌采用鍍鋅鋼板，板厚2mm ,設計防腐年限8年;采用焊接或者用螺栓固定于圍界上。

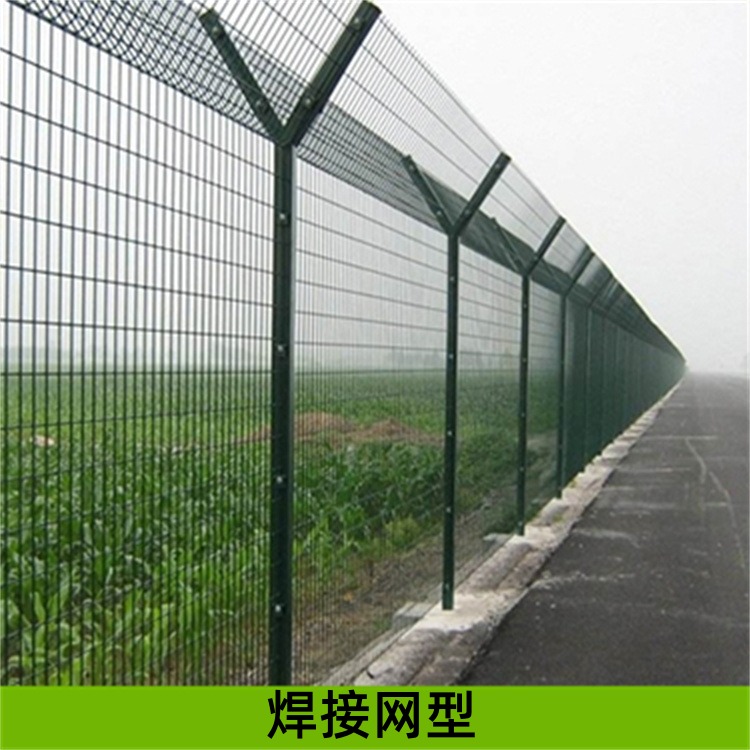

17.鋼筋網網片與邊框焊接,搭接長度不小于1厘米。
18.機場改擴建鋼筋網圍界具體布設位置見”附屬工程平面圖“。
