銀川至昆明高速太陽山開發區至彭陽段隔離柵設計說明

發布日期：2022-08-05 總瀏覽：

一、.隔離柵的材料

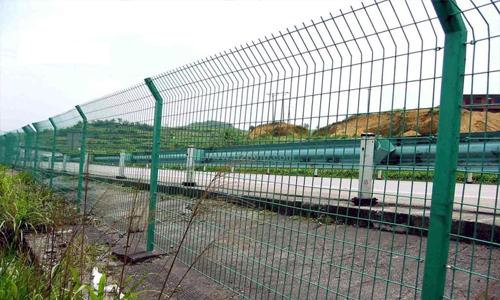

1、焊接網隔離柵(熱浸鍍鋅+浸塑)立柱間距3m，所有鋼構件均采用0235 鋼，其力學性能應符合相關規范要求:施焊前要求各單體矯正平直并去除毛刺;焊接部位要求過度圓滑、無夾渣、虛焊、氣孔等焊接缺陷;構件組焊成型后需進行整體矯正，整形后的整體曲翹度不得大于7mm;鋼管鋼板等鍍鋅量為275g/㎡，緊固件、連接件為120g/㎡。涂塑層厚度應大于0.25mm。鋼絲>0.15mm。具體參見《公路交通工程鋼構件防腐蝕技術條件》(GB/T18226-2015)。

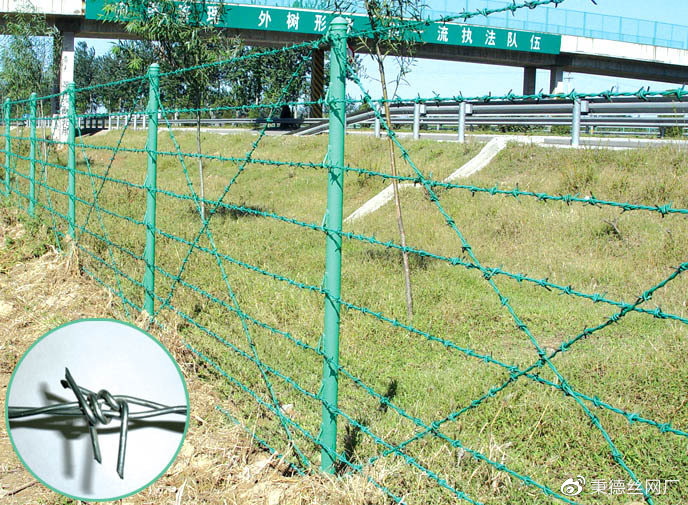

2、刺鋼絲網隔離柵采用圓鋼管立柱。刺絲采用12號低碳鋼絲或低合金鋼絲制作，應符合《一般用途低碳鋼絲》(GB343)、《一般用途熱鍍鋅低碳鋼絲》的規定。刺鋼絲網隔離柵立柱、斜撐、門柱采用先鍍鋅后浸塑方式.鍍鋅量不得低于275g/㎡，緊固件、連接件為120g/㎡，涂塑層厚度應大于0.25mm。具體參見《公路交通工程鋼構件防腐蝕技術條件》(GB/T18226-2015)。

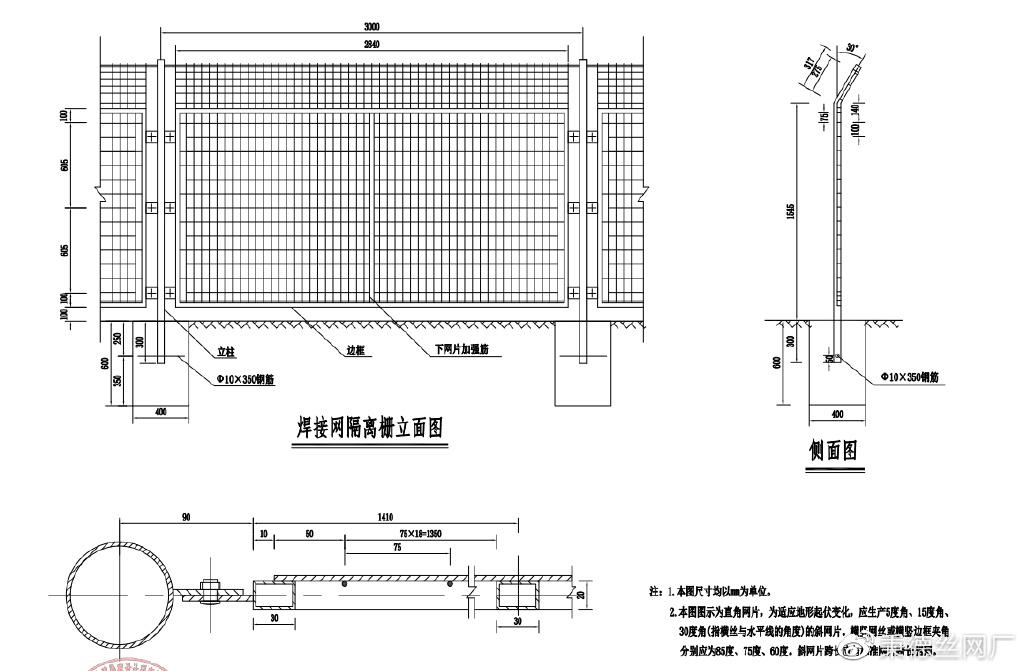

焊接網隔離柵設計標準：

1、網片：75*100*3.5mm
2、邊框及加強筋：20*30*1.5mm
3、立柱：φ48*3.0*2160mm
4、斜撐：40*40*3.0*1170mm
5、基礎固柱鋼筋：φ10*350mm

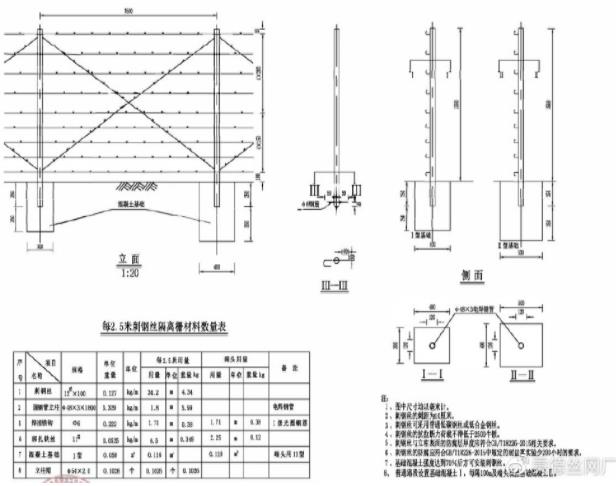

刺鐵絲網隔離柵設計標準：

1、圖中尺寸均以毫米計。
2、刺鋼絲的刺距為10厘米。
3、刺鋼絲可采用普通低碳鋼絲或低合金鋼絲。
4、刺鋼絲的抗拉斷力荷載不得低于2500N。
5、刺鋼絲與立柱表面的防腐層厚度應符合GB/T18226-2015相關要求。
6、刺鋼絲的防腐應符合GB/T18226-2015中規定的耐鹽霧實驗少200小時的要求
7、基礎混凝土強度達到70%后方可安裝刺鋼絲。
8、普通路段設基礎凝土，每隔100m及端頭設置基礎濕凝土Ⅱ
