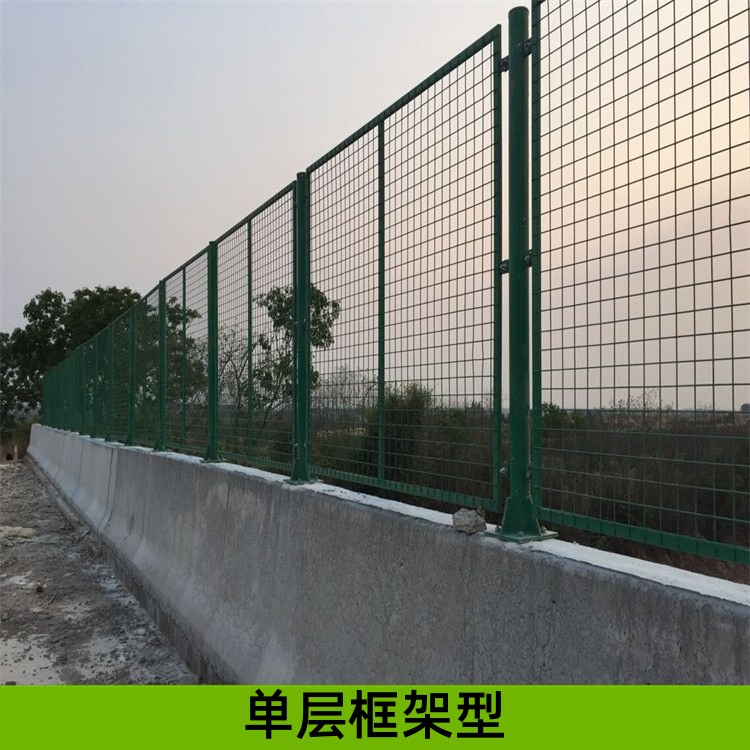

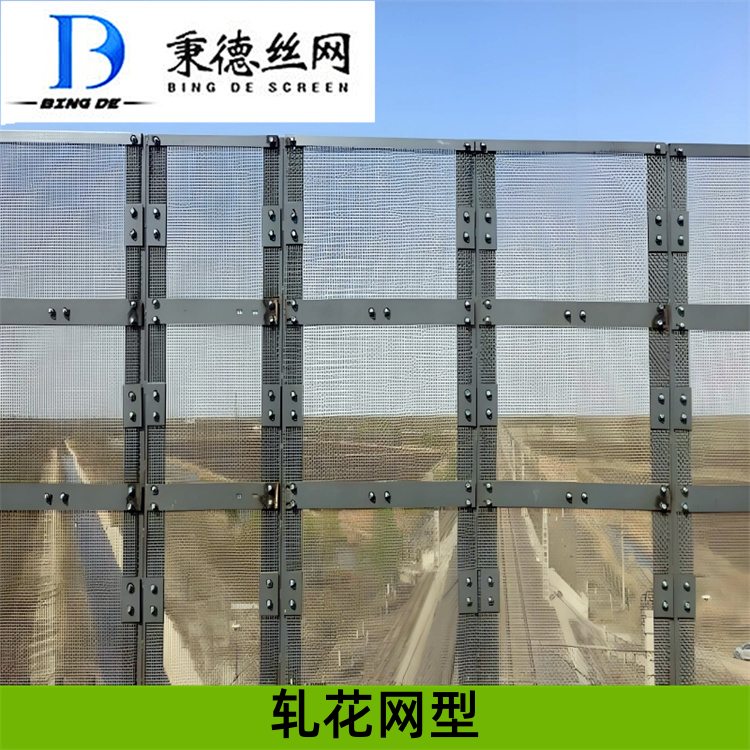

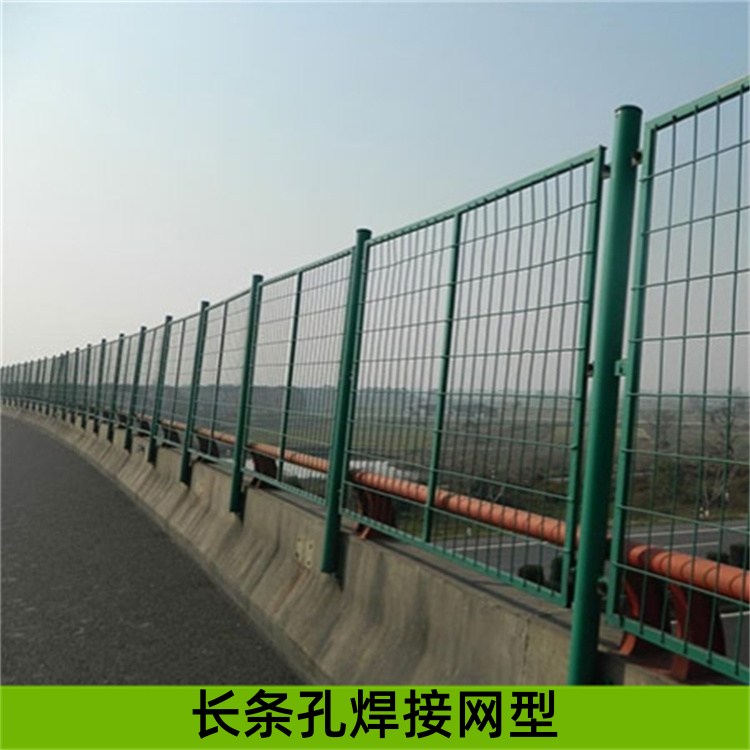

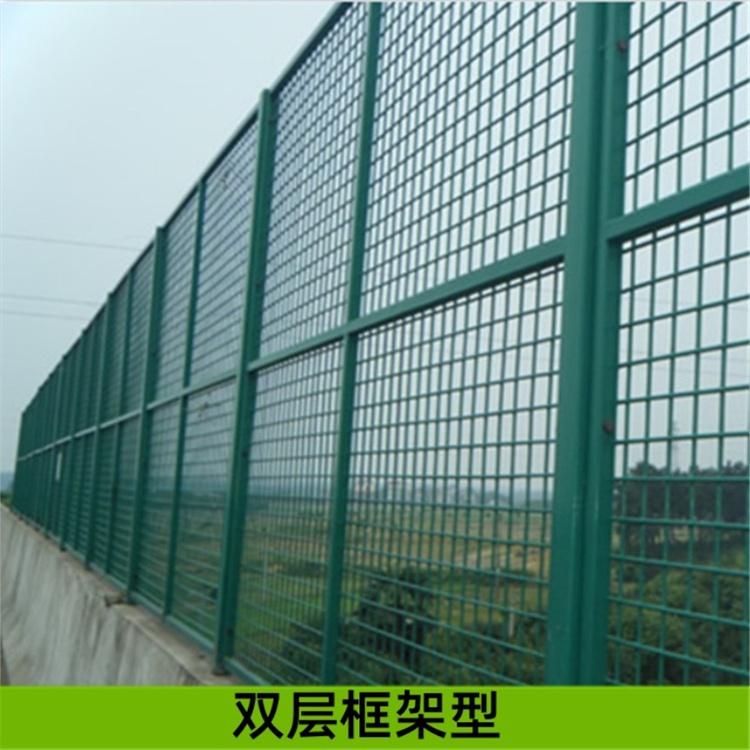

高速公路橋梁路段金屬防拋網說明：

1.圖中單位均以mm計。
2.圍網網面以Q235低碳鋼板切割擴張制成，網面與方通應采用面接，接觸長度不小于20mm,鋼板網尺寸采用長節距100mm,短節距60mm，梗寬4mm,鋼板厚4mm，未盡部分詳見詳見《隔離柵》(GB/T 26941-2011)。
3.本工程內所有鐵件除特殊說明外均為Q235低碳鋼，圍網網面及立柱等防腐采用熱鍍鋅270g/㎡，噴塑100μm,噴塑材料;純聚酯室外靜電粉末，螺栓采用004不銹鋼。圍網顏色暫定深圳段采用灰色(色號RGB:89，102，11)，惠州段采用墨綠色(色RGB; 0,128,0 )，實物顏色以參建各方共同選定為準。
4.基礎砼強度為C25，鋼筋保護層厚度35mm。
5.圍網基礎兩側一米范圍內施工過程中需要提前清理，后期考慮撒雜草籽綠化恢復。
6.圍網基砒四周采用1 :0.5放坡開挖，基礎澆筑或吊裝完成后回填壓實，采用開挖土回填，壓實度不小于0.90 ，圍網地基承載力不小于60Kpa。
7.圍網主要用于東江所、西枝江所、永湖所、獺湖所的圍網部分。
