出口新型圍網一般說明:
1、圖中尺寸單位均以mm計。

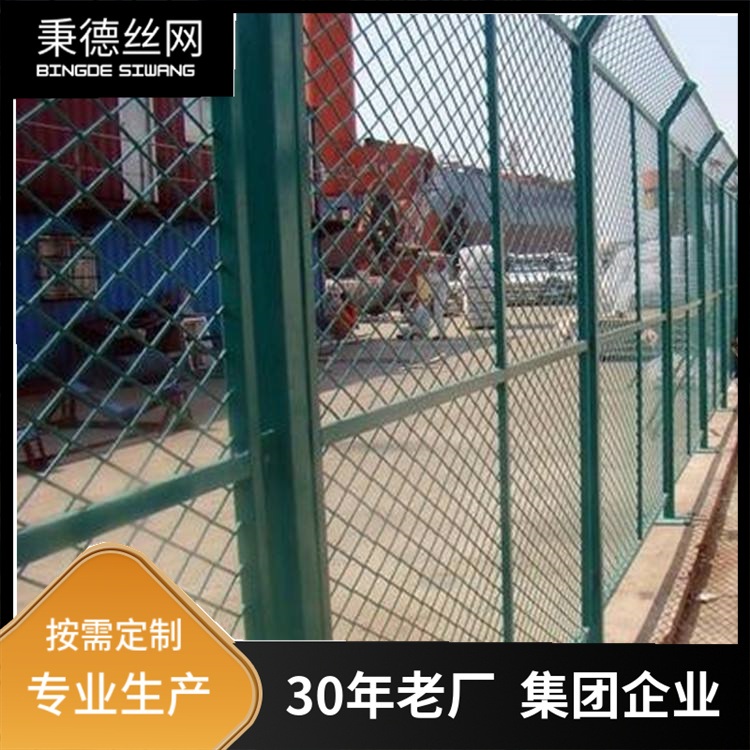

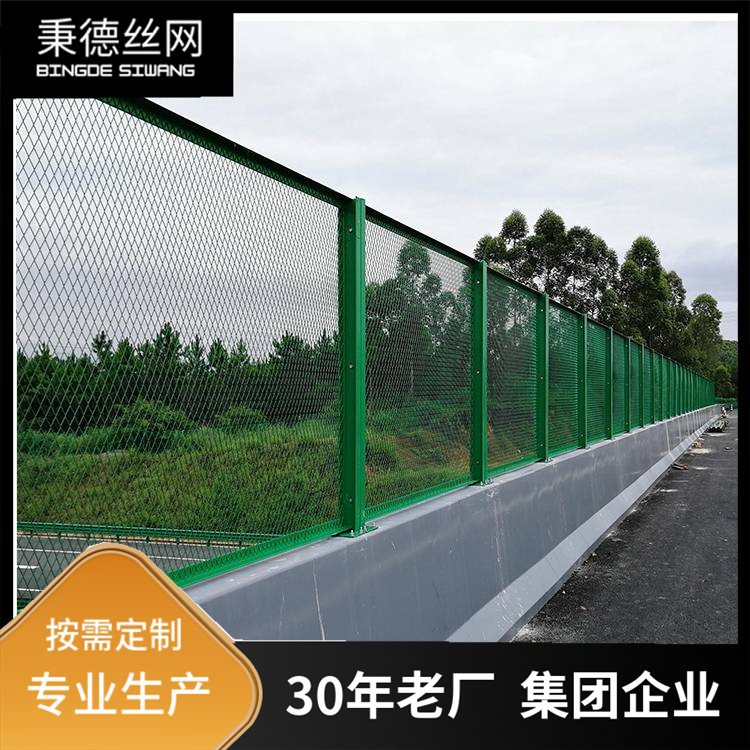

2、本工程圍網型式采用鋼板網,以Q235低碳鋼板經整體擴張加工而成,無需焊接和綁扎。
3、單樘圍網寬2.5m,高2m,上部設倒刺。
4、網眼形狀為菱形，網孔規格50mmX50mm;加工后(防腐前)絲梗直徑為3mm，允許偏差+0.22mm。
5、網、立柱表面以高溫?zé)徨冧\處理再烤漆,顏色采用灰色(PANTONE 431C，實物顏色以各方確認為準),其中網片鍍鋅應滿足平均附著量大于等于290/㎡(單面),立柱及其他緊固件的平均附著量大于等于350/㎡(單面), 熱鍍鋅厚度為80um,烤漆層厚度大于0.25mm。
6、立柱采用方通鋼管,鋼材選用Q235,方通立柱內外均應進行鍍鋅防腐處理，防腐處理前規格為80*2.5。
7、鋼板網由廠家配齊所有螺絲配件,安裝時不需任何焊接,避免破壞表面處理層。防盜螺栓組采用304不銹鋼材質。
8、鋼板網加工處理要求符合《隔離柵第1部分:通則》(GT/T26941.1-2011),《隔離柵第2部分:立柱、斜撐和門》(GT/T26941.2-2011)，《隔離柵第6部分:鋼板網》(CT/T26941.6-2011)。
9、圍網基礎如遇軟弱基層或堅硬巖層，應通知各方到場商議解決方案。
10、基礎項部100mm寬部位用pvc套筒進行收邊，保證頂面及邊緣平整。
