一、Bf-Em-B1防落物網設計原則：

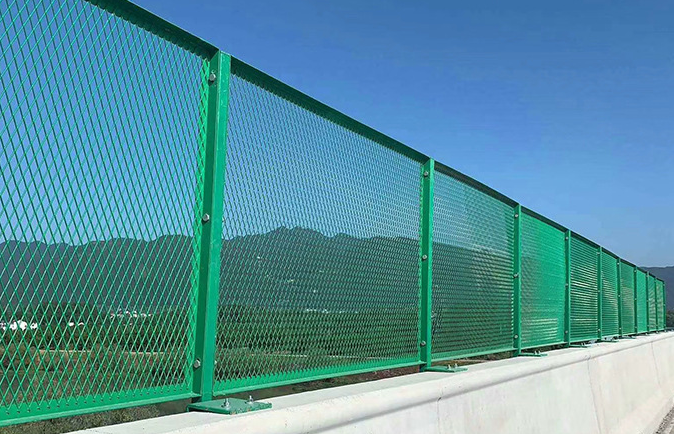

在其它道路與本路交叉的分離立交，為了下穿道路的行車安全，在上跨橋的兩側設置防落物，設置范圍為下穿公路寬度并各向外延長10-20m。防拋網固定在分離立交的混凝土護欄上。防拋網的網片采用鋼板網，所有鋼構件均采用熱浸鍍鋅聚酯復合涂層防腐處理，邊框的鍍鋅量不小于275g/㎡，緊固件的鍍鋅量不小于120g/㎡，網片的鍍鋅量不小于90g/㎡，涂塑材料采用聚酯，厚度不小于0.076mm。網片網格尺寸為60×22mm。
二、Bf-Em-B1防落物網施工注意事項：
（1） 防落物安裝時要求網面平整，無明顯凹凸現象，邊框與立柱應連接牢固，整體連接平順。
（2） 防落物網應做接地處理，接地電阻小于10Ω。
（3） 符合 JTG/ T3671-2021《公路交通安全設施施工技術規范》的要求。
三、Bf-Em-B1防落物網參數要求：
（1） 立柱，方管60*80*5.5*2600mm。
（2） 邊框，角鋼40*50*2.5mm。
（3） 網片，鋼板網22*60*2.5*2.5mm。
（4） 加強肋，50*100*10mm。
（5） 連接板，220*570*10mm。
（6） 尺寸，2220*1500mm。
