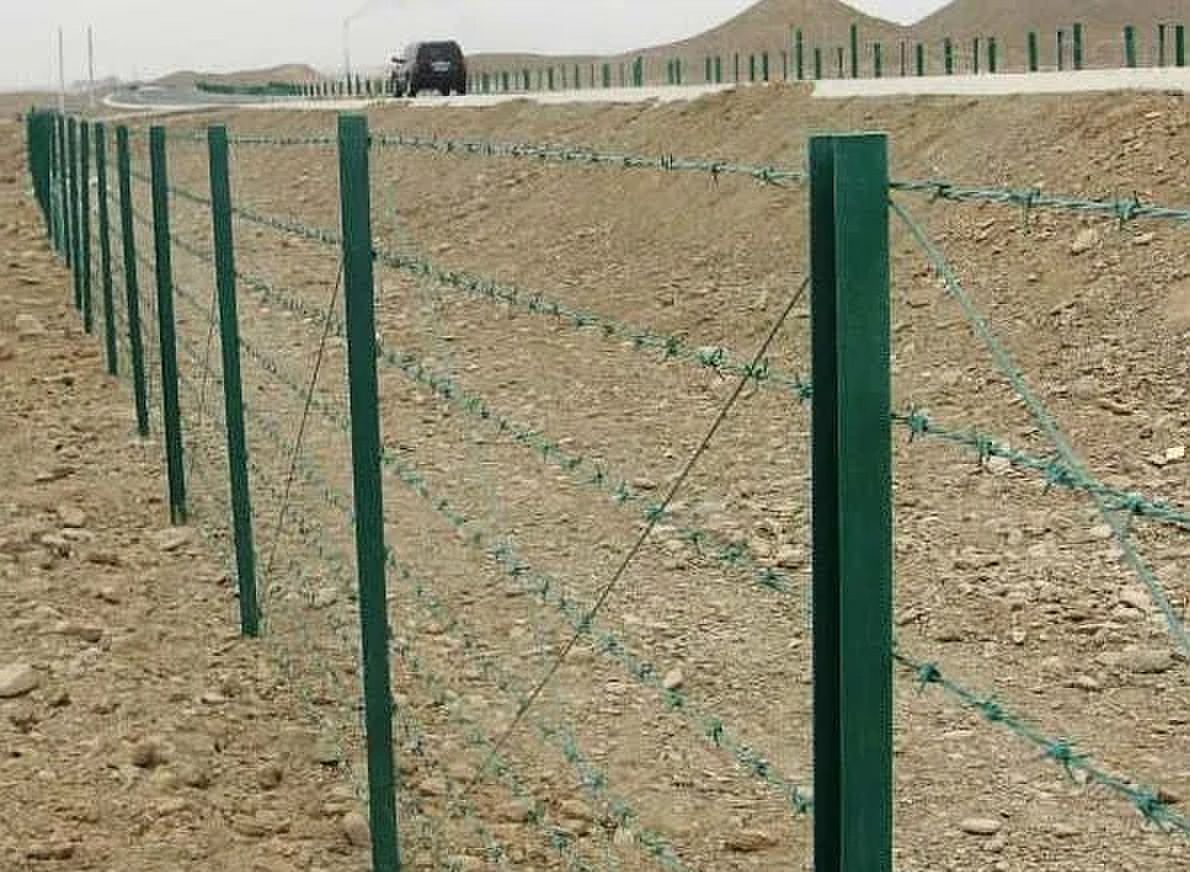

一、熱浸鍍鋅刺鐵絲隔離柵設計說明：
1、本圖尺寸以m為單位。
2、本圖適用于刺鋼絲隔離柵的一般布設。
3、刺鋼絲隔離柵的立柱間距為2.5m，兩個雙向斜撐間距為50m，兩個三向斜撐間距為100m。凡拐角處均應設置單向斜撐。在跨越天然障礙物時，端頭處應設置垂直雙向斜撐。
4、采用加強型刺鋼絲網（Bw-1.7-102J），鋼絲直徑為1.7mm，刺距102mm，捻數不小于7。加強型刺鋼絲網股線及刺線采用高強度低合金鋼絲，刺鋼絲拉上后，用14號鐵絲（120mm長）將刺鋼絲綁扎在鐵鉤上，橫向與斜向鋼絲相交處均應用14號鐵絲綁扎固定。
5、刺鋼絲網立柱及緊固件采用熱浸鍍鋅防腐處理，立柱鍍鋅量600g/㎡，緊固件鍍鋅量350g/㎡。
二、熱浸鍍鋅刺鐵絲隔離柵參數說明：
1、端頭立柱，58*50*3.0*2150mm。
2、一般立柱，58*50*3.0*2150mm。
3、斜撐，50*50*3.0*1533mm。
4、刺鋼絲，Bw-1.7-102J。
5、綁扎鐵絲，14號鐵絲。
6、防腐工藝，熱浸鍍鋅。
7、外形尺寸，1650*2500mm。
