8001鐵路線路防護柵欄產品介紹
一、鐵路線路防護柵欄設計依據
根據《鐵路線路防護柵欄》(通線(2012) 8001)要求“對于縱坡大于36°地段設計單位應根據地形條件
進行個別設計，截面尺寸及形式應與本圖保持一致并保證柵欄達到有效防護高度”進行設計。
二、鐵路線路防護柵欄類型、適用條件及使用年限
1、鐵路線路防護柵欄類型
2.2m高度鋼筋混凝土立柱金屬網片防護柵欄加0.5m刺絲滾籠。
2、鐵路線路防護柵欄適用條件
本圖適用于新建鐵路工程，設計時速200公里及以上鐵路。鐵路線路防護柵欄應設置在用地界以內0. 5m處。
3、鐵路線路防護柵欄設計年限
鋼筋混凝土構件的使用年限按30年設計，金屬網片使用年限按15年設計，刺絲滾籠有效防護年限按8~10年設計。
三、鐵路線路防護柵欄設計原則

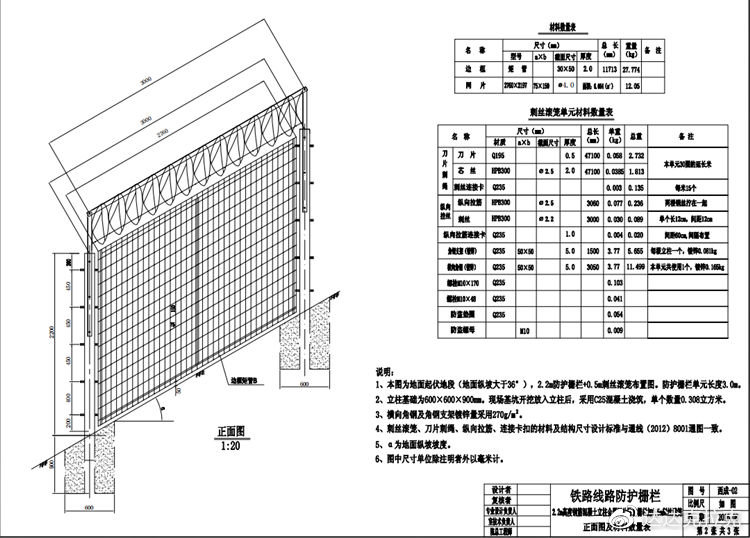

本鐵路線路防護柵欄由立柱、網片、連接部件、剌絲滾籠組成，防護高度2.7m,單元長度3. 0m。
1、立柱
立柱采用C30鋼筋混凝土預制，截面尺寸為140mmX 140mm,高度3m。 預制立柱時，在立柱相應位置預留8個Φ12m圓孔，其中5個用于安裝時通過螺桿固定兩側連接板，3個用于連接支柱與角鋼支架。
2、金屬網片、連接板與螺栓
設計要求均與通線(2012) 8001鋼筋混凝土立柱金屬網片防護柵欄相應部分要求一致。
3、橫向角鋼及角鋼支架
采用50mmX50mmX4.5mmQ235角鋼，鍍鋅量采用270g/㎡。
4、基礎
基礎采用C25混凝土澆注，尺寸采用600mmX 600mmX 900mm。
5、刺絲滾籠、柵欄門、制作工藝、運輸及安裝要求均與通線(2012) 8001鋼筋混凝土立柱金屬網片防護柵欄相應部分要求一致。線路封閉技術要求及方法與通線(2012) 8001要求一致。
四、鐵路線路防護柵欄參數
1、邊框，30*50*2.0mm矩管；
2、網格，75*150mm；
3、網絲，Φ4.0mm；
4、刀片直徑，Φ500mm；
5、刀片芯絲，HPB300-Φ2.5mm；
6、刺絲，HPB300-Φ2.2mm；
7、支架，50*50*5.0mm角鋼；
8、縱向拉筋，HPB300-Φ2.5mm；
9、上鋅量，270g/㎡。
五、鐵路線路防護柵欄其他要求
1、鐵路線路防護柵欄的設置要求整體效果美觀，同類型鐵路線路防護柵欄宜成段設置。
2、本圖未盡事宜，見通線(2012) 8001通用參考圖相應部分要求。
