菱形孔天橋防落網設計要求
發布日期：2022-02-28 總瀏覽：

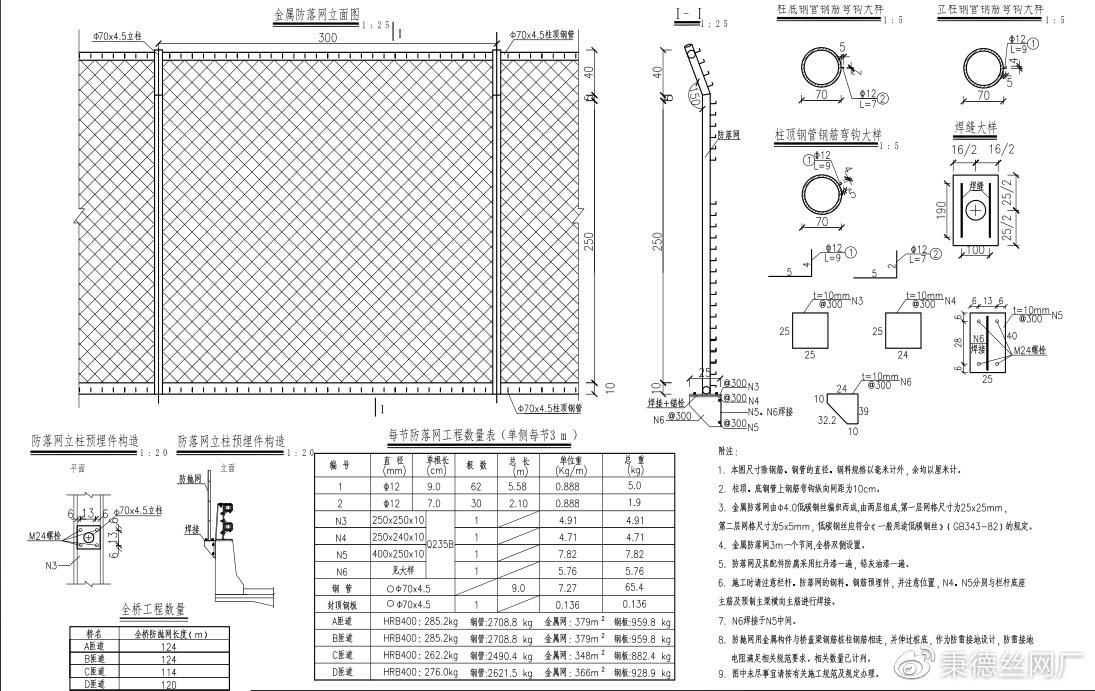

附注:
1.本圖尺寸除鋼筋、鋼管的直徑、鋼料規格以毫米計外，余均以厘米計。
2.柱頂、底鋼管上鋼筋彎鉤縱向間距為10cm。
3金屬防落網由 φ4.0 低碳鋼絲編織而成，由兩層組成，第一層網格尺寸為25x25mm，
第二層網格尺寸為5x5mm，低碳鋼絲應符合《一般用途低碳鋼絲》(GB343-82)的規定。
4.金屬防落網3m一個節間，全橋雙側設置。
5.防落網及其配件防腐采用紅丹漆一遍，鉛灰油漆一遍。
6.施工時請注意欄桿、防落網的鋼料、鋼筋預埋件，并注意位置，N4、N5分別與欄桿底座
主筋及預制主梁橫向主筋進行焊接。
7.N6焊接于N5中間。
8.防拋網用金屬構件與橋蓋梁鋼箭樁柱鋼筋相連，并伸過樁底，作為防雷接地設計，防雷接地
電阻滿足相關規范要求。相關數量已計列。
9.圖中未盡事宜請按有關施工規范及規定辦理。
